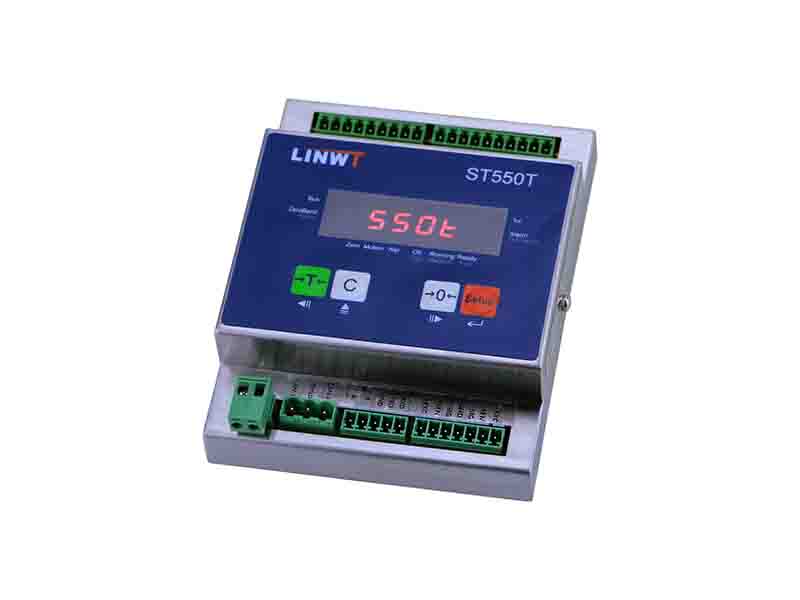

產品名稱：ST550T-灌裝稱重儀表

ST550T 是一種標準工業導軌(DIN) 安裝的過程稱重控制顯示儀表，主要應用與工業過程稱重、灌裝、包裝和配料系統，通過 RS232/485 串口或 CAN 接口，很容易和觸摸屏或 PLC 組網實現單頭、多頭組網控制系統。

技術參數

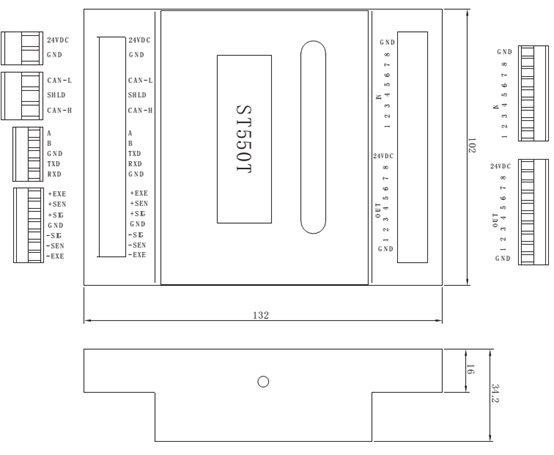

外形尺寸
特點及應用
相關案例
相關下載

工作電源	DC18～36V標配，AC85～265V(50/60Hz)可選功率約8W
稱重處理	AD采樣方法：Delta-Sigma方法 AD采樣速率：100次/秒內部分辨率：1/260000 顯示分辨率：1/50000 非線性：0.005%F.S.
稱重接口	輸入靈敏度：≥0.25uV/d 輸入信號范圍：－30.5～30.5mV 零點信號范圍：－30.5～30.5mV 傳感器激勵電壓：10V±1% 驅動能力：至多可驅動4支350Ω的傳感器
開關量接口	輸入2個，均可自定義
通訊	PROFINET IO協議 PLC更新速率：40次/秒通訊波特率：10M/100M自適應
其它	安裝方式：面板式安裝(防護等級：IP65) 重量：約0.65kg 使用環境溫度：-10～45℃ 相對濕度：10～90%，無冷凝顯示：6位高亮度紅色數碼管(字高13mm) 指示燈：5個 按鍵：6個

$NG}$Q6(NT~94][~DI_$0X{0.png$

特點

6位段碼顯示

高精度，支持100,000顯示分度

H支持8輸入/8輸出

輸入/輸出功能可配置化

1路RS232/485 串行通訊接口

MODBUS-RTU

1路CAN接口

與步科觸摸屏（eView）無縫組態連接

單網支持31個節點同時組網

雙速控制預置點、提前量自動修正，啟動閥值檢查

啟動閥值檢查、自動去皮、超差檢測報警輸出

高速檢重分選功能

不銹鋼外殼

標準工業導軌（DIN)安裝

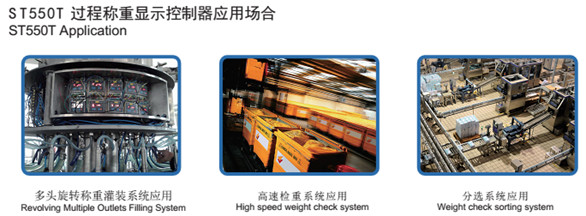

應用


儀表使用注意事項

儀表的使用溫度范圍為：-10～45℃，請避免將儀表安裝在陽光直射的場所，安裝在溫度較低的場所請注保溫，且不要將儀表斷電，因儀表內部可能會(huì )形成冷凝。

儀表對防水防塵等級是有要求的，當安裝于配電箱時，使儀表滿足相應的防水防塵等級，對于一些帶電的粉塵(例如碳粉)、易結塊的粉塵(例如水泥、粉煤灰等)、潮濕(例如海邊)、有腐蝕性氣體(例如HF氣體)時要尤其注意。

防雷擊：電子衡器屬于弱電系統，容易受到雷電的襲擊而損壞部件。雷擊主要從兩個方面進入儀表，由電源線導入和由秤臺經信號電纜導入。在正常天氣下，操作人員只要關閉電源開關即可，但在打雷較為嚴重的地區或打雷距離比較近時，要暫停使用，且須拔下儀表電源插頭及秤臺信號電纜插頭(在空曠的室外要特別注意)。

確保儀表單獨接地，接地有雙重作用，它既保護操作人員人身安危，同時也具有抗干擾作用，如果儀表接地不當可能會(huì )引起漏電或重量數字跳動。還應定期去檢查接地點是否良好，因為經過較長時間后，各接地點會(huì )產生氧化、銹蝕等情況。

電源供電為AC85～265V時，請按如下方式接地：

電源供電為DC18～36V時，請按如下方式接電源線：

采用AC220V供電的儀表，在進儀表之前，要加裝電源濾波器，如果前端有大功率的變頻器，進儀表前，要加裝電源凈化器，否則，儀表可能無法正常工作。采用DC18～36V供電的儀表，前端開關電源的容量要足夠，否則可能會(huì )出現儀表無法啟動或有時無法啟動的現象。

儀表不應和能產生強烈干擾的設備(如可控制硅、接觸器、變頻器等）及有可觀熱量產生的設備放在同一箱體中，若不能保證這一點，則應考慮在它們之間設置障板隔離，并在箱體內安置風扇　　●不要將儀表的激勵電源給其它設備供電，否則可能導致儀表顯示值跳動或稱量值不準甚至燒壞儀表。

使用儀表開關量輸入時，本公司儀表要求的輸入類型為無電壓觸點輸入或NPN型三極管輸入，如果輸入是PLC給出的，PLC類型為繼電器型或共地型。輸入接口與外部設備的連接電纜距離不要超過5米，建議不要靠近交流電源與動力線，以免引起誤運作。

使用儀表開關量輸出時，本公司儀表輸出觸點為NPN型三極管輸出，驅動能力可達300mA，外接電壓為DC12～48V，如果輸出是驅動中間繼電器的，就要注意儀表的驅動能力(超過儀表的驅動能力可能會(huì )燒壞儀表輸出或減少輸出點的壽命)和并聯反向二極管的方向(1N4007,接反會(huì )燒壞儀表)。如果輸出是驅動PLC觸點時，PLC輸入觸點類型要求為共源型。
